Electronic & Electric |
Mechanical |
Circuits |
Total |
6 CKT
|
Working Speed |
0~300rpm
|
Detail |
5A |
Inner Diameter |
∅70mm
|
Rating Voltage |
240VAC/DC |
Contact Material |
Precious Metal |
Dielectric Strength |
1000VAC@50Hz |
Shell Material |
Aluminum alloy |
Insulation Resistance |
≥500MΩ@500VDC |
Lead Wire Length |
Stator:300mm
Rotor:300mm
|
Environment |
Remarks |
Working Temperature |
-20°C~+60°C |
Application |
/ |
Working Humidity |
≤60%RH |
Other |
/ |
IP |
IP54 or higher |
Note: "P" stands for power, "S" stands for signal. |

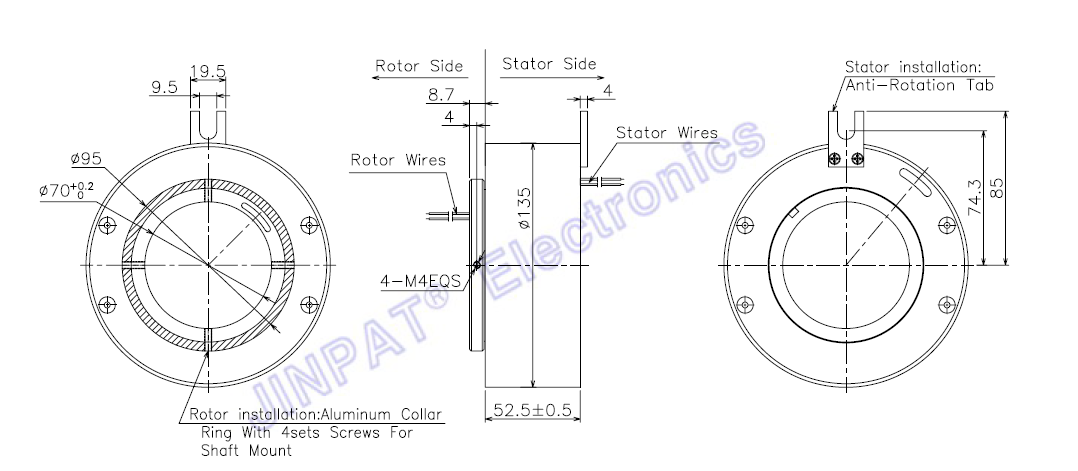

LPT070-0605 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/d54389c6b196dbd2a737734a37dc13d1.png)

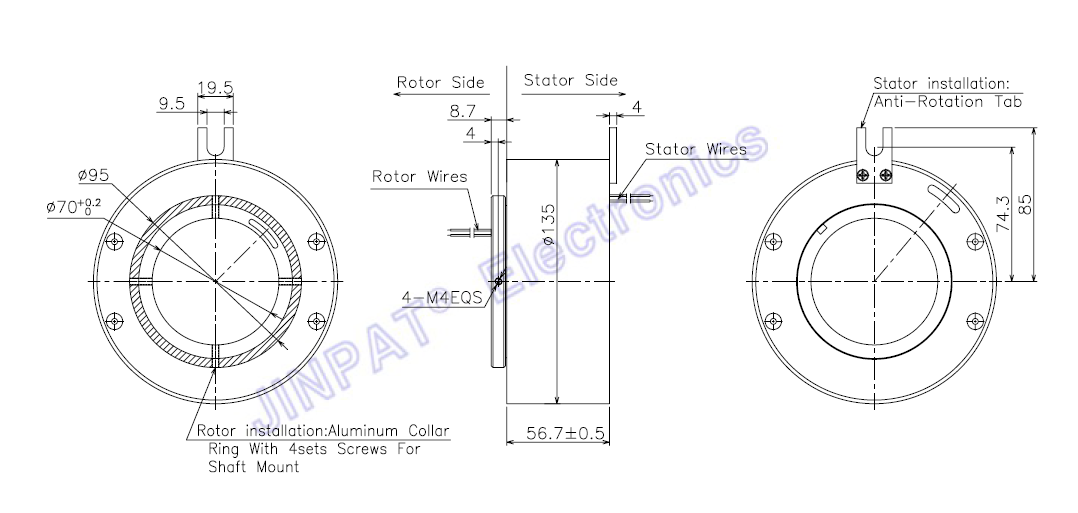

LPT070-0610 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/4cd4afe95e0153ec2326bf5c72e3af81.png)

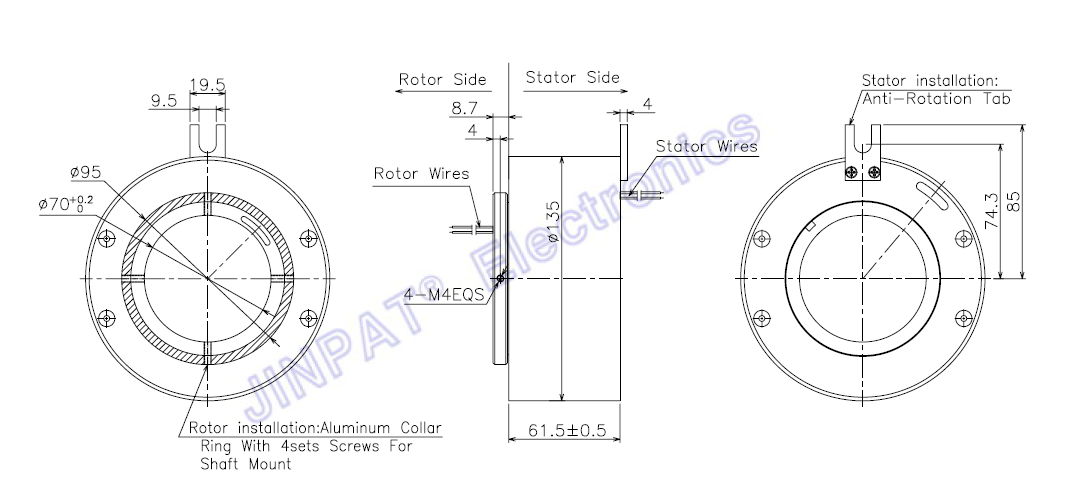

LPT070-0615 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/fda46e5b6e7427c387aff4f8fe8bc3a6.png)

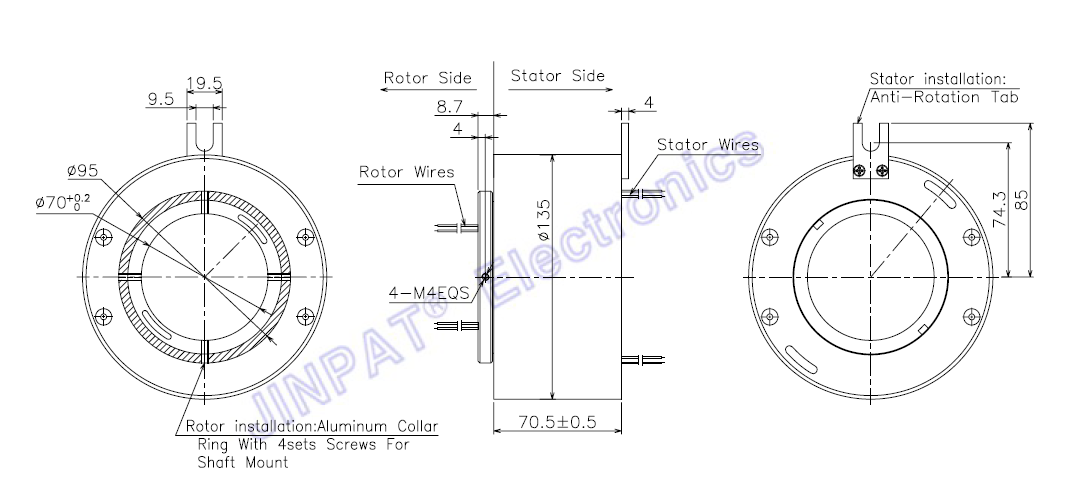

LPT070-1205 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/fd412d7e6aafc2c1e017f19a980109e9.png)

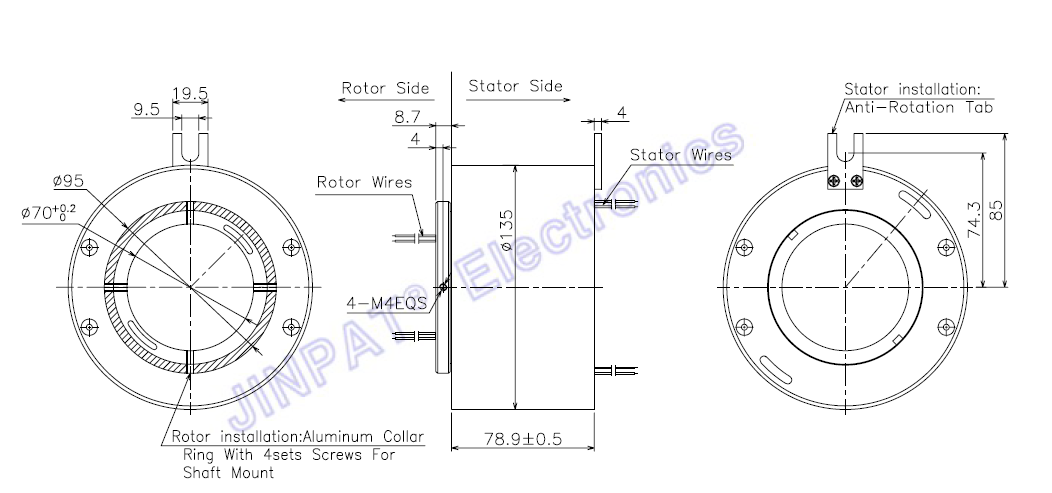

LPT070-1210 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/c2b18b13e5a13cd114e7639a584acd25.png)

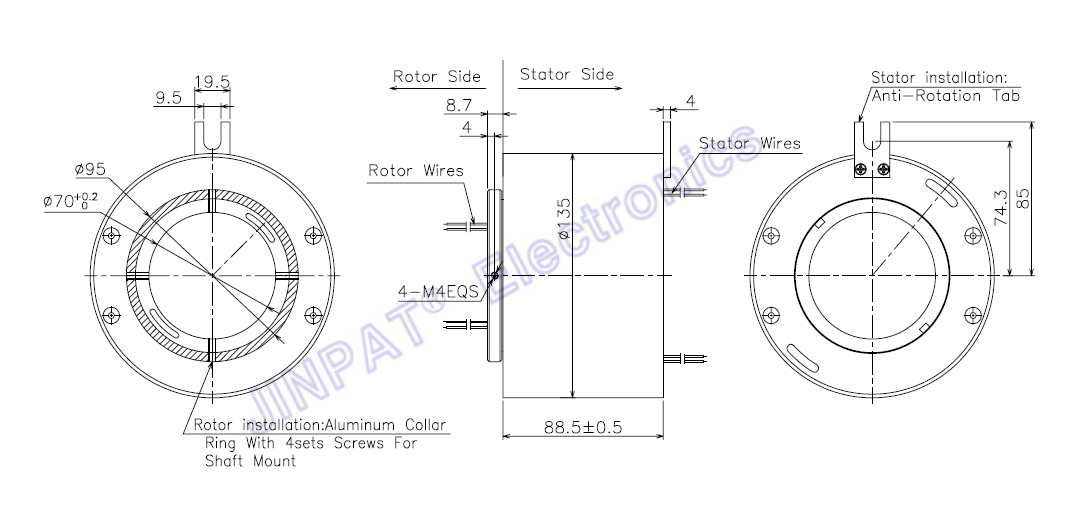

LPT070-1215 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/8426686e1c9b8e85dea05617bb2ffb09.png)

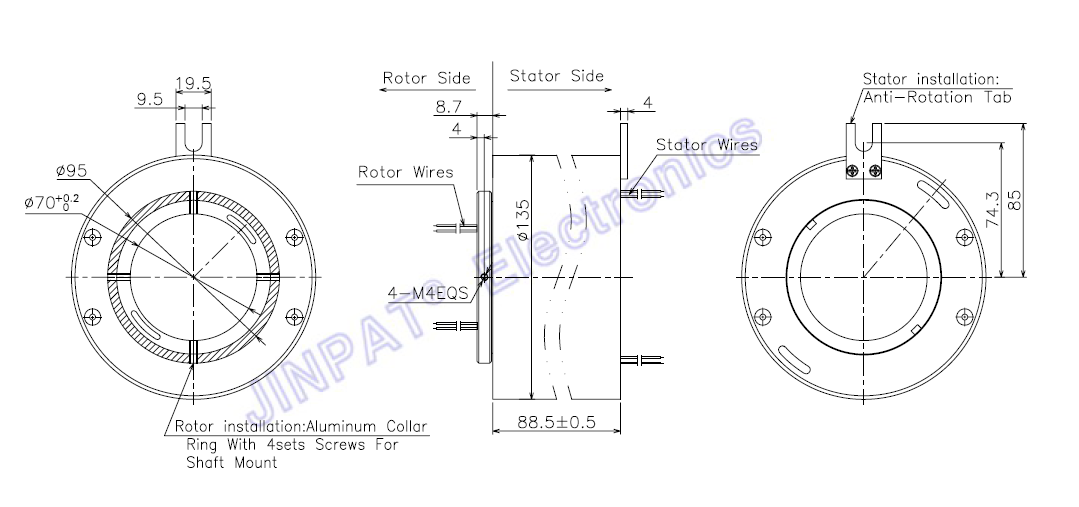

LPT070-1805 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/a6641dbd49e196d7829d9013589b7ccf.png)

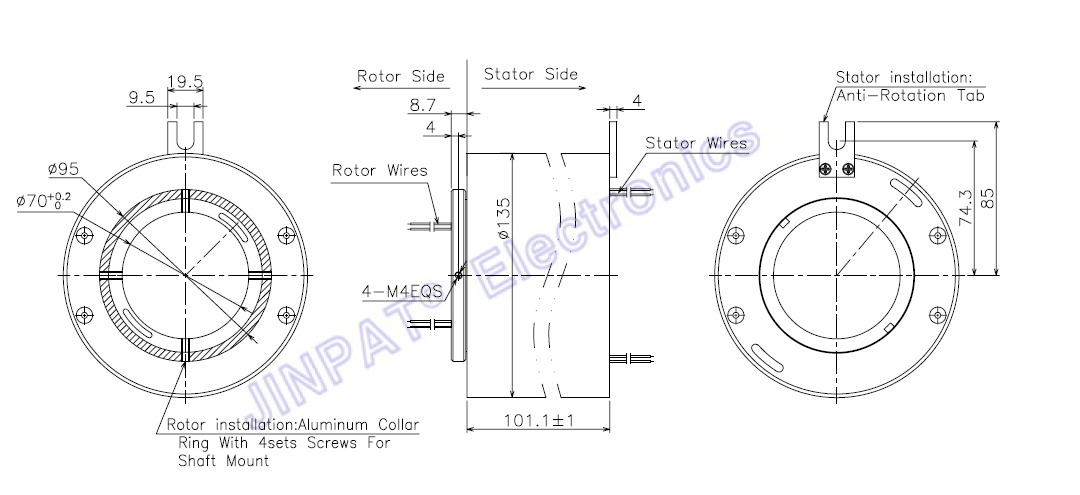

LPT070-1810 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/c271122a248f50532e65d4fd4abb6bf8.png)

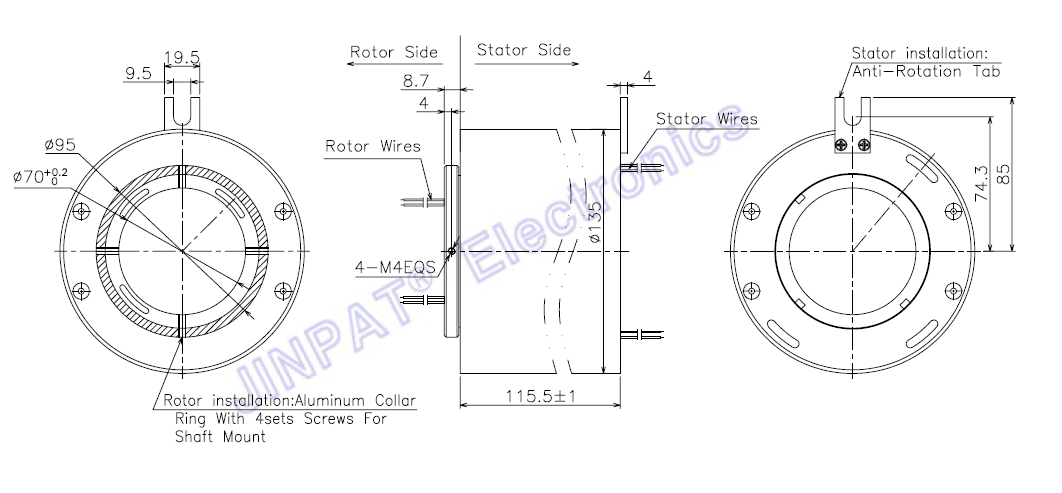

LPT070-1815 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/3f87c8792dc33c30ad6a107435a9ee5b.png)

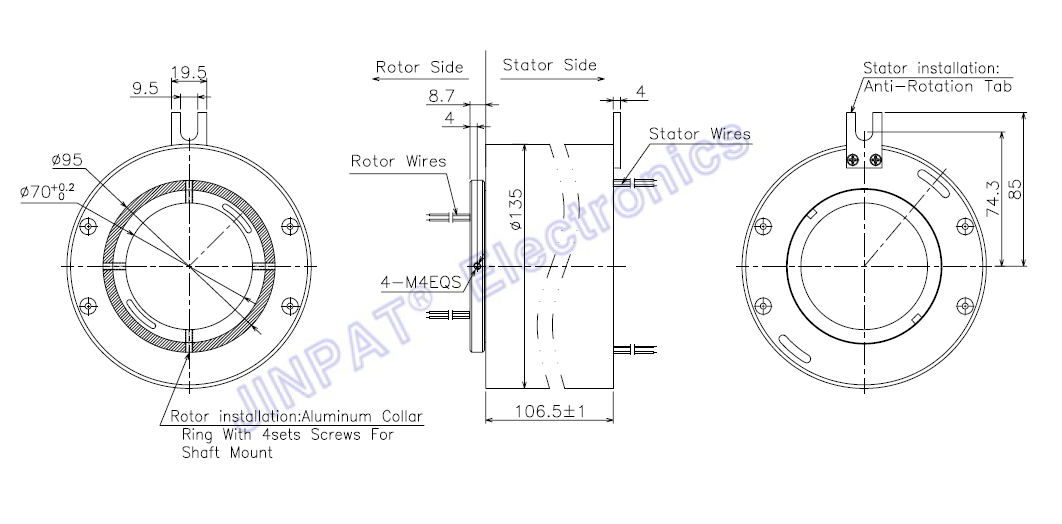

LPT070-2405 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/d88f6ce2f97818046239fc2c97b6b3b4.png)

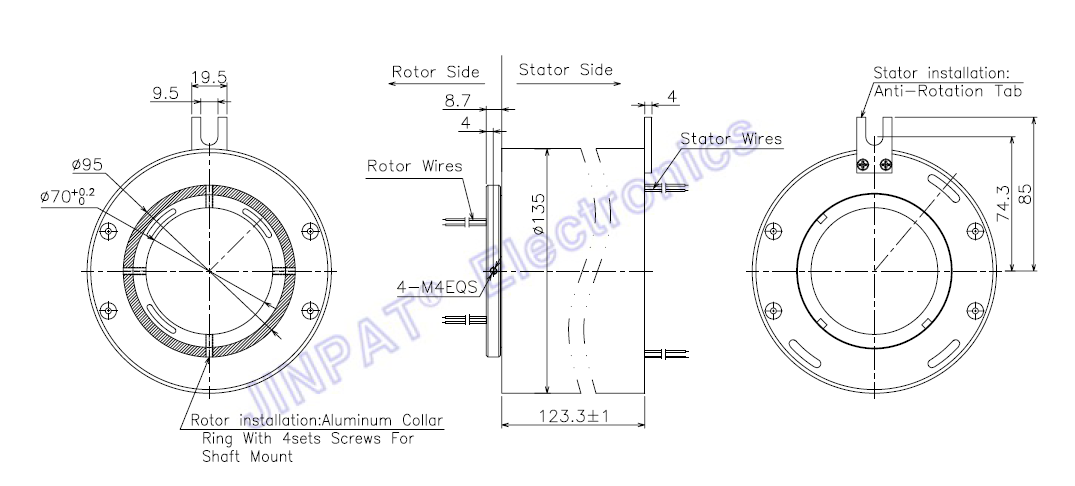

LPT070-2410 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/c079f65c8a334b8f5d37afdf143c26cb.png)

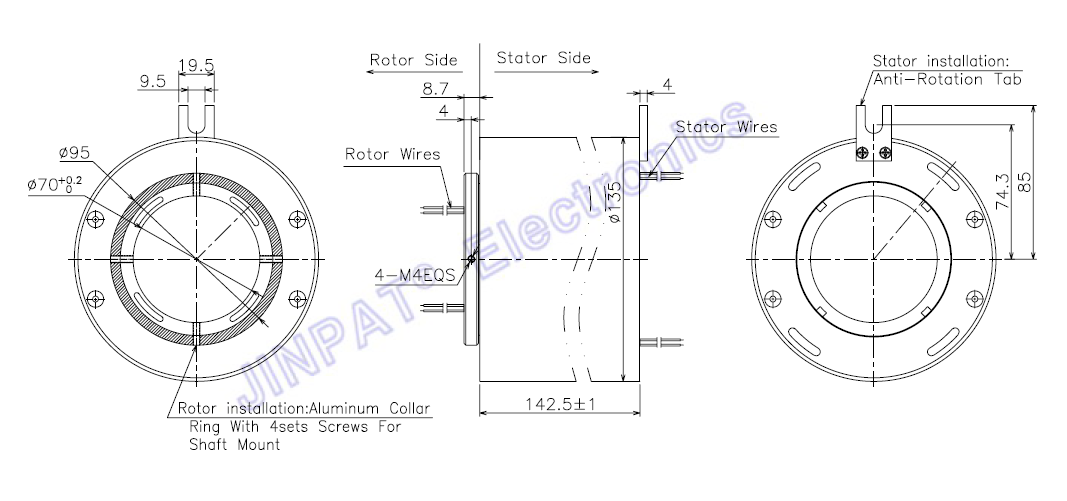

LPT070-2415 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/a125f38d62d187d0353e1bdd31e49bc7.png)
