Electronic & Electric |
Mechanical |
Circuits |
Total |
6 CKT
|
Working Speed |
0~300rpm
|
Detail |
5A |
Inner Diameter |
∅150mm
|
Rating Voltage |
240VAC/DC |
Contact Material |
Precious Metal |
Dielectric Strength |
1000VAC@50Hz |
Shell Material |
Aluminum alloy |
Insulation Resistance |
≥500MΩ@500VDC |
Lead Wire Length |
Stator:300mm
Rotor:300mm
|
Environment |
Remarks |
Working Temperature |
-20°C~+60°C |
Application |
/ |
Working Humidity |
≤60%RH |
Other |
/ |
IP |
IP54 |
Note: "P" stands for power, "S" stands for signal. |

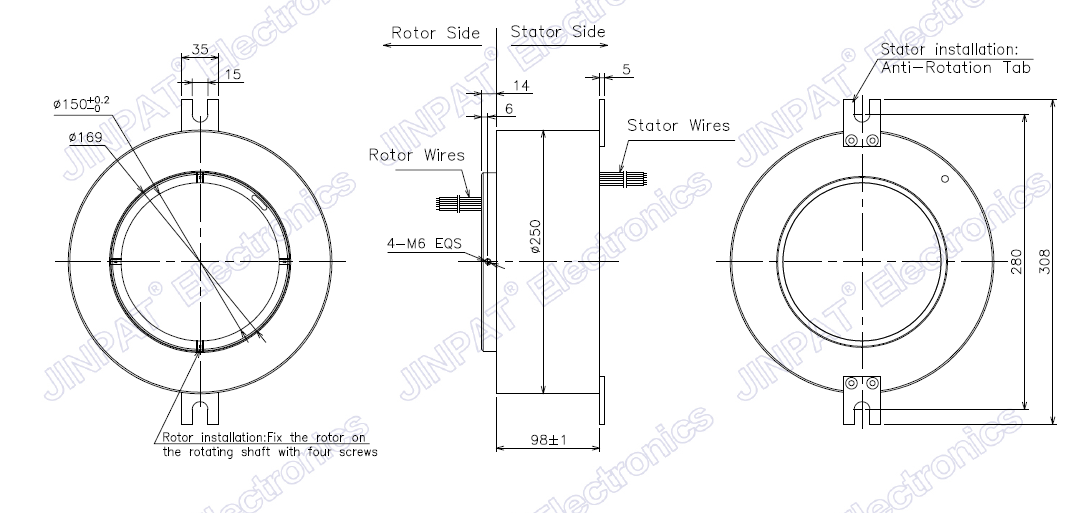

LPT150-0605 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/19668e54173e4ec7a3ad87a5eb588bb7.png)
LPT150-0610 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/9b2afd312e291654940d7e8f81134dec.png)

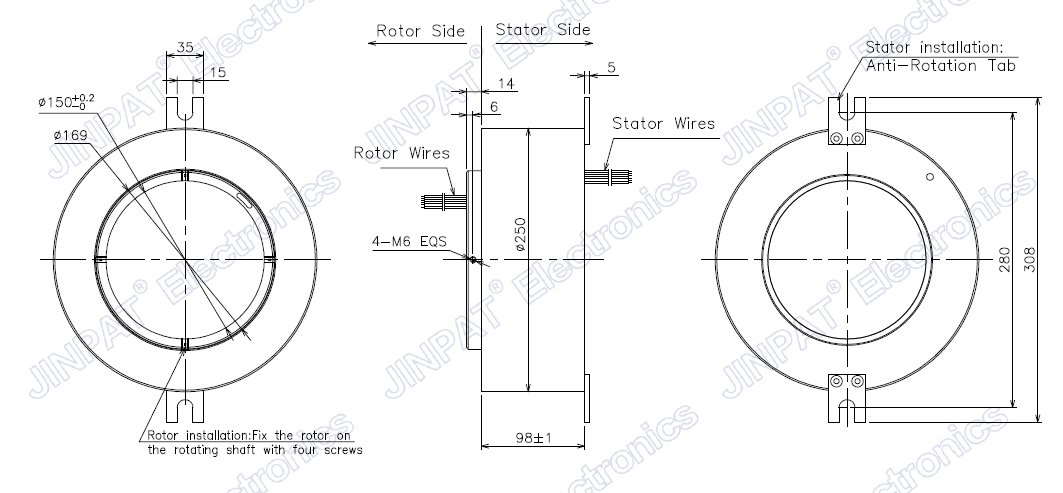

LPT150-0615 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/26c8bdf18c09ffeeac60a9057fd2e35f.png)

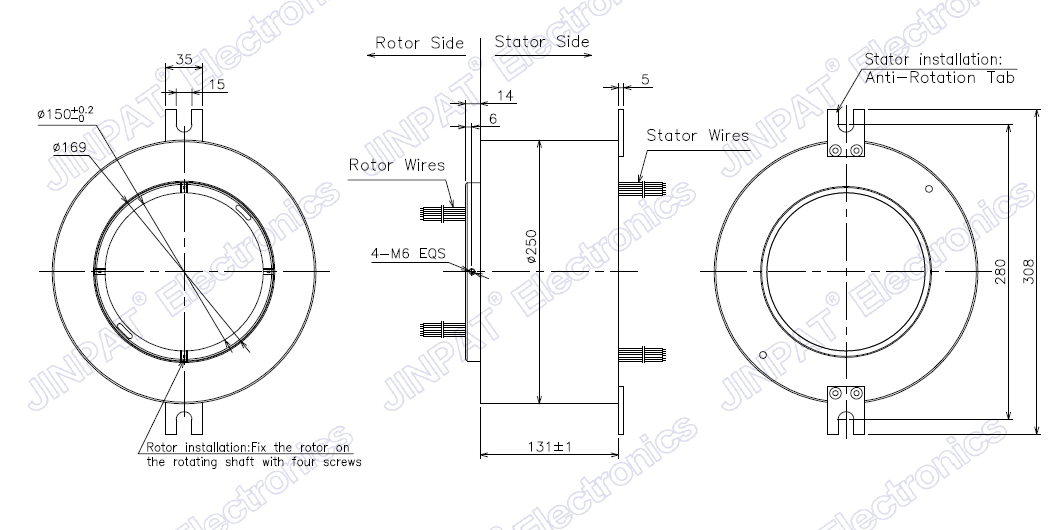

LPT150-1205 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/45e4e21edc0eac1007908085b41eb404.png)

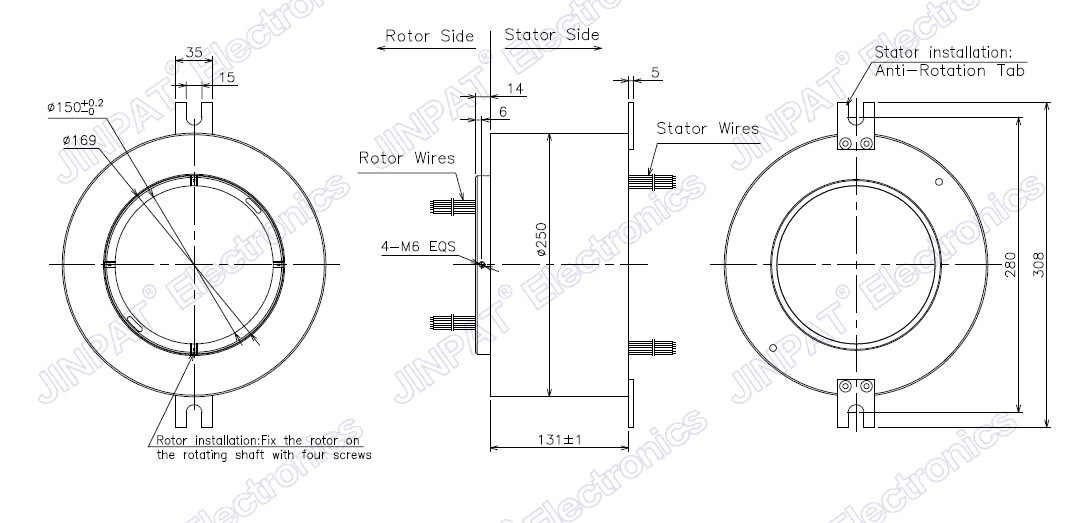

LPT150-1210 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/b26dec4c96438ed4fa553ec0371dad5e.png)

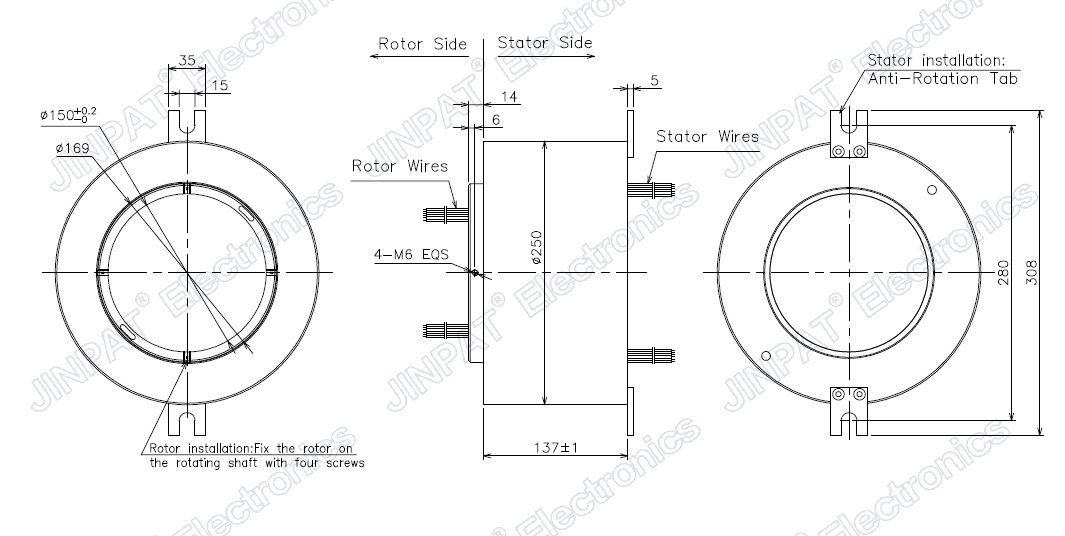

LPT150-1215 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/e982ee1beee7f9e321bed507b0a03fbb.png)

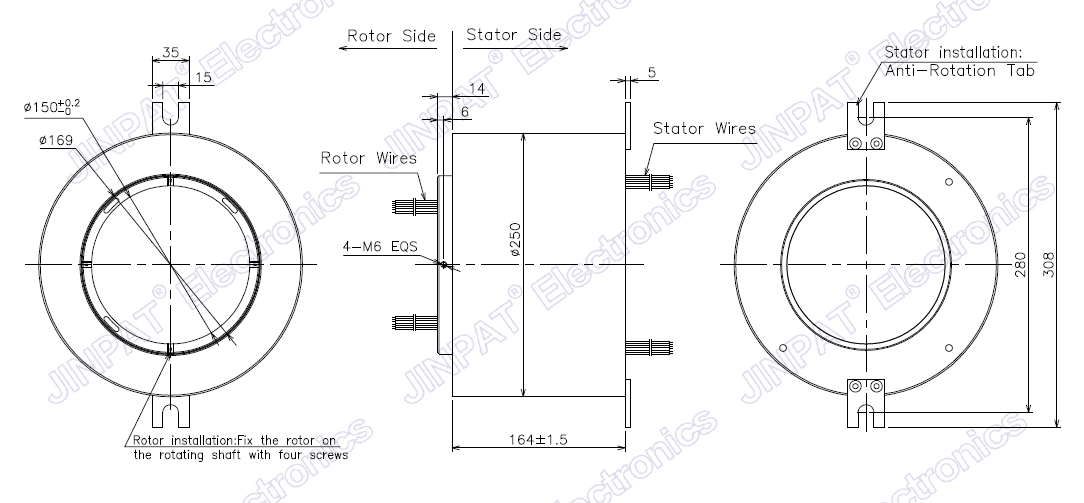

LPT150-1805 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/13230ff7d7eda3e250bbcb929ec0d3df.png)

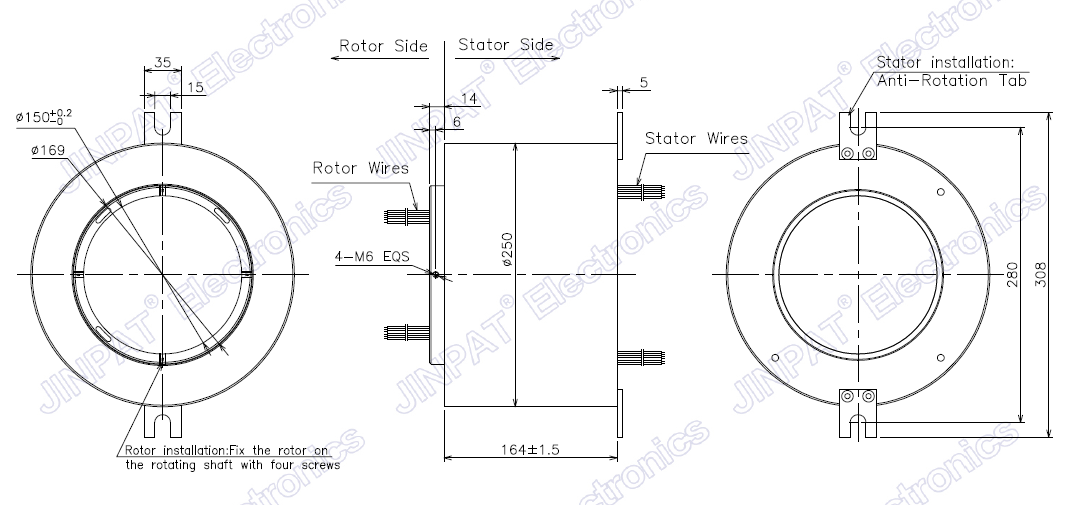

LPT150-1810 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/bce00f74ef4159e7090af4ca633bd0a6.png)

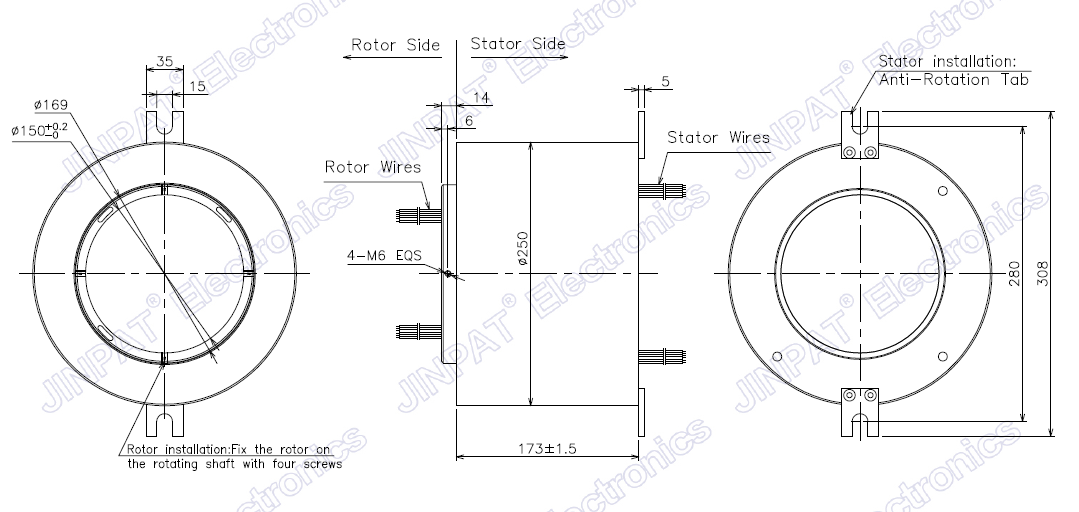

LPT150-1815 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/c03240f3fe78e5e928cc1ecd70cf7385.png)

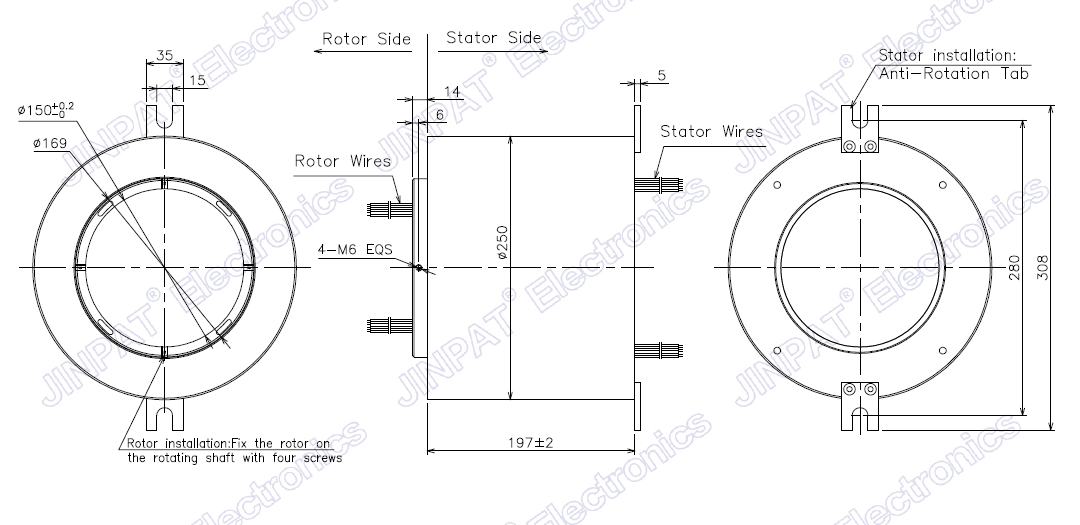

LPT150-2405 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/15e89e66ecea2a805ff9ccc6be8370ba.png)

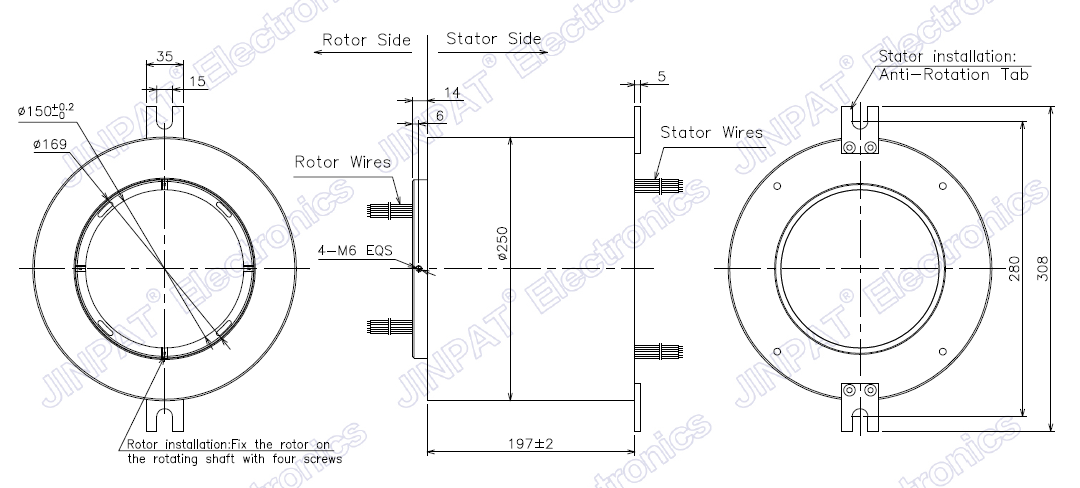

LPT150-2410 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/47a5f79325c8c6815bb141064eea1ac8.png)

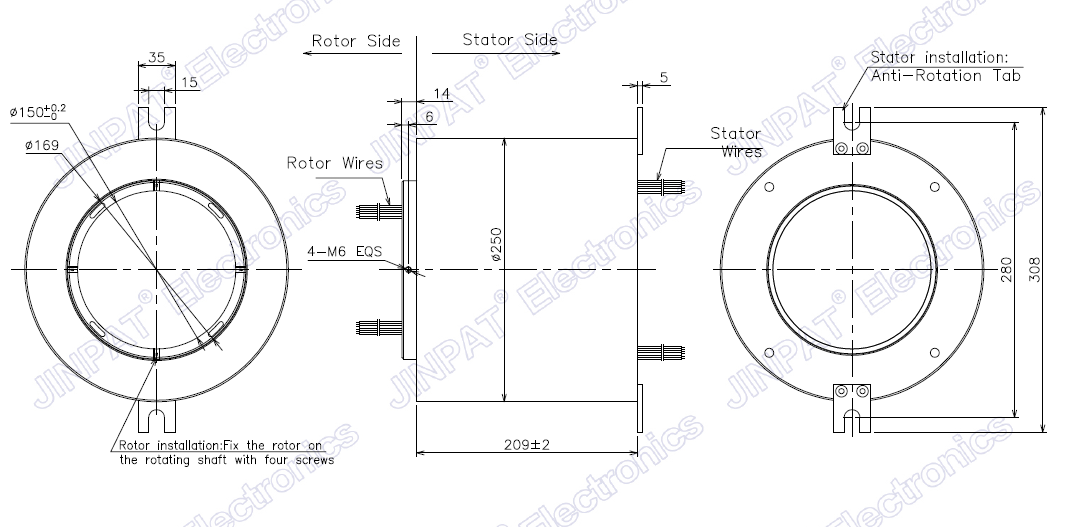

LPT150-2415 Outline Drawing
![image.png image.png](https://futureofelectronics.com/upload/default/20240514/25bf62077af1d588072e110fa34d4017.png)
